トンネル型フリーザーのサイズ・容量は、1時間あたりに何kg処理したいかを起点に決めます。考え方としては、必要処理能力 = 1時間あたりの必要生産量 × 余裕率 です。目安としては、通常時の必要生産量に対して 1.2〜1.5 倍程度の余裕を見ておくと、ピーク時や将来の増産にも対応しやすくなります。ただし、本体サイズだけで決めるのではなく、凍結時間、搬送方法、設置スペース、前後ラインとの接続条件まで含めて判断する必要があります。
この記事では、トンネル型フリーザーのサイズ・容量を決めるときに押さえたい 必要処理能力 コンベア寸法 設置寸法 の考え方を整理してご紹介します。オーバースペックで投資を膨らませたくない方、逆にアンダースペックで生産のボトルネックを作りたくない方は、判断の基準としてご活用ください。
電気容量の確認も必要な方は、トンネル型フリーザーの電気容量はどれくらい？必要kWと電源工事の注意点 もあわせてご覧ください。
Contents
まず確認したい結論
トンネル型フリーザーのサイズ選定では、まず次の3点を整理します。
- 1時間あたりに処理したい重量
- 1バッチあたりに必要な凍結時間
- 設置場所に確保できる有効スペース
サイズ選定で一番多い失敗は、処理能力だけを見て本体を決める ことです。必要処理能力を満たしていても、製品の並べ方や凍結時間に合っていなければ、期待した処理量は出ません。逆に、余裕を見すぎると初期費用と電気代が無駄に大きくなります。
サイズ選定の考え方
サイズ選定の基本は、必要処理能力 と 凍結時間 の組み合わせで考えることです。
| 確認項目 | 見るべき内容 |
|---|---|
| 必要処理能力 | 1時間あたりに何kg処理する必要があるか |
| 余裕率 | ピーク時、季節変動、将来増産をどこまで見込むか |
| 凍結時間 | 製品が目標温度に到達するまで何分かかるか |
| 搬送条件 | 何列で流すか、製品同士の間隔をどう取るか |
| 設置寸法 | 本体だけでなく前後搬送・保守スペースも取れるか |
余裕率の考え方
日々の必要処理量だけでぴったり設計すると、少し条件が変わっただけでボトルネックになりやすくなります。ひとつの目安として、通常時の必要処理量に対して 1.2〜1.5 倍程度の余裕を見ておくと、ピーク時や増産計画にも対応しやすくなります。
必要処理能力はどう計算するか
必要処理能力は、まず 1日の総生産量 ÷ フリーザーの稼働時間 で考えます。
計算式は次の通りです。
1日の総生産量（kg） ÷ 1日のフリーザー稼働時間（h） = 必要処理能力（kg/h）
たとえば、
- 1日の総生産量: 2,400kg
- フリーザーの稼働時間: 8時間
であれば、
2,400kg ÷ 8h = 300kg/h
となります。
ここに余裕率を加えると、選定の目安は次のようになります。
- 通常生産量ベース: 300kg/h
- 1.2倍の余裕を見た場合: 360kg/h
- 1.5倍の余裕を見た場合: 450kg/h
この段階で、どこまで余裕を見るかは、季節変動、受注波動、将来増産の有無で判断します。

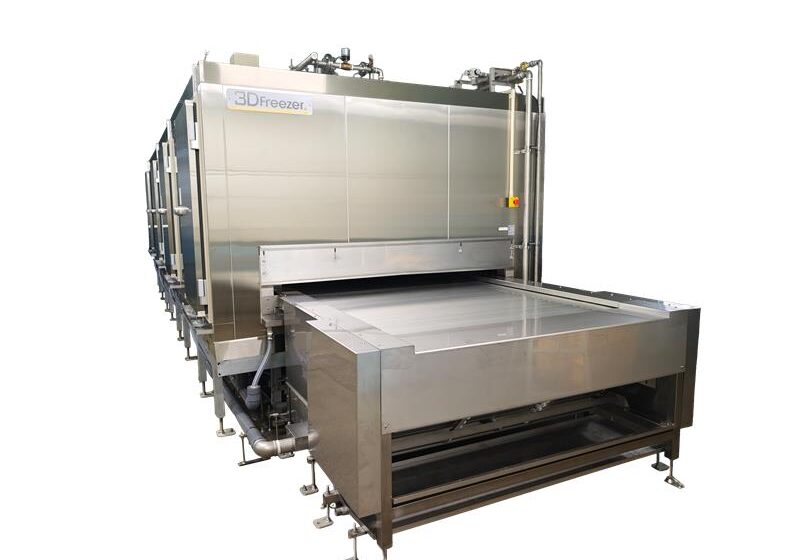

IQFや連続生産に対応するトンネル型フリーザー。食品工場向けの連続式急速冷凍機の特長と適用例を紹介します。
処理能力だけでは決まらない理由
同じ 300kg/h でも、製品の厚みや並べ方が違えば必要なサイズは変わります。処理能力だけでなく、どのくらいの時間コンベア上に製品を載せておく必要があるか で必要面積が決まるからです。
特に差が出やすいのは次の条件です。
- 製品の厚み
- 製品同士の間隔
- 何列で流すか
- 包装ありか、裸品か
- 目標中心温度
同じ重量でも、薄い製品を多列で流せるケースと、厚みがあって間隔を必要とするケースでは、必要なコンベア面積が変わります。
コンベア寸法はどう考えるか
コンベア寸法は、必要コンベア面積 = 必要処理能力 ÷ 製品密度 × 凍結時間 の考え方で整理します。
ここで大事なのは、コンベア幅と長さは単独では決まらないということです。幅を広げれば長さは短くできますし、幅に制約があるなら長さで稼ぐ必要があります。
コンベア幅の考え方
コンベア幅は、前後ラインとの接続条件、投入方法、作業性で決まります。一般に、前工程・後工程のライン幅と大きくズレると、レイアウトや人の動きに無理が出ます。
コンベア長さの考え方
長さは、必要な滞留時間を確保できるかで決まります。凍結時間が長い商品ほど、より長い有効長が必要になります。
設置寸法で見落としやすい点
サイズ選定では、本体寸法だけを見るのは危険です。現場では、次のスペースも含めて確認が必要です。
- 投入側と排出側の搬送スペース
- 開閉や点検のための保守スペース
- 制御盤、配管、電源ルートの逃げ
- 清掃やメンテナンス作業の動線
本体が入るから大丈夫、ではなく、据付後に運用できるか まで見ておく必要があります。
設置条件を先に確認したい方は、トンネル型フリーザーの設置スペースと工場レイアウトの注意点 も参考にしてください。
サイズ選定で失敗しないための早見表
| 状態 | 起こりやすい問題 |
|---|---|
| 小さすぎる | 生産が追いつかない、滞留が起きる、ピーク時に回らない |
| 大きすぎる | 初期費用が大きい、電気代が増える、設置面積を圧迫する |
| 幅が足りない | 多列搬送できず、処理能力が伸びない |
| 長さが足りない | 凍結時間が足りず、品質が安定しない |
凍結テストをするとサイズ選定はどこまで精度が上がるか
計算だけで大枠は見えますが、最終的なサイズ選定では凍結テストが重要です。実際に自社商品でテストをすると、次の点が確認しやすくなります。
- 必要な凍結時間
- 並べ方による差
- 目標品質を保てる条件
- 必要な処理能力の現実的なライン
ここまで確認できると、単なる理論値ではなく、現実に回る設備仕様へ落とし込みやすくなります。
3Dフリーザー®の冷凍・冷却テストは、訪問、郵送、ご来場の3種類からご選択いただけます。3Dフリーザーの冷凍品質をその目でお確かめください。
処理能力の考え方を、図面や製品条件とあわせて確認したい方へ
必要処理能力の考え方が見えてきた段階で、図面や製品条件もあわせて確認すると、サイズ選定の精度が上がります。製品資料の確認や個別相談をご希望の際は、以下からご利用ください。
価格や電気容量も含めて判断する
サイズ・容量だけでなく、導入費用や電気容量まであわせて見ておくと、判断しやすくなります。
●価格を整理したい方:トンネル型フリーザーの価格
●電気容量を整理したい方:トンネル型フリーザーの電気容量はどれくらい？必要kWと電源工事の注意点
●選び方全体を整理したい方:トンネルフリーザーの選び方｜失敗しないための比較ポイント6選
トンネル型フリーザーのサイズ・容量に関するよくあるご質問
A. まずは 1日の総生産量 ÷ フリーザーの稼働時間 で必要処理能力を出します。そのうえで、ピーク時や将来増産を見込んで 1.2〜1.5 倍程度の余裕を持たせると、実務では扱いやすくなります。
A. 通常生産量だけでなく、ピーク時の量、増産計画、製品ごとの凍結時間を整理したうえで、必要以上に大きな余裕を見すぎないことが大切です。処理能力だけでなく、実際の運用条件で判断してください。
A. いいえ。本体寸法だけでなく、投入側・排出側の搬送スペース、保守スペース、配管や電源ルート、清掃動線まで含めて確認する必要があります。
A. 凍結時間、並べ方、品質条件が実商品で確認できるため、机上計算だけより精度が上がります。最終的なサイズや処理能力の判断では、凍結テストが有効です。
まとめ
トンネル型フリーザーのサイズ・容量は、1時間あたりの必要生産量を出したうえで、凍結時間と設置条件を重ねて考える必要があります。処理能力だけで決めると、実際のラインで回らなかったり、逆に大きすぎる設備を選んでしまったりすることがあります。
まずは 必要処理能力 余裕率 凍結時間 設置寸法 の4点を整理し、そのうえで凍結テストや図面確認につなげるのが安全です。価格や電気容量もあわせて比較すると、より実務に近い判断がしやすくなります。
